Descrição

Parâmetros técnicos

微信图片_20200408133318

● Especificações técnicas para 10kwpoder de iluminação de grade

Informações básicas do sistema	Inversor: 10kW
	Power de carga máxima permitida: 12KVA
Painel solar	Painel solar cristalino poli-P260W	Qty
	8 cordas x 4 paralelos
	Geração de energia PV: 33,3kWh
	Tamanho: 164099235mm	32pcs
	Bloco de terminal: IP65 com conector MC4
Caixa de combinador PV	BR4-1	Qty
	4 entradas, 1 saída	1pc

Inversor	Inversor de 10kW/192V	Qty
	Inversor de onda seno pura 10kW 192V	1pc
	Com o carregador CA embutido automaticamente
	Proteção contra o curto-circuito, a carga e a proteção de baixa tensão
	Saída: 240V
	Tamanho do produto: 555368695mm
Controlador	Controlador solar MPPT	Qty
	50A 192V	1pc

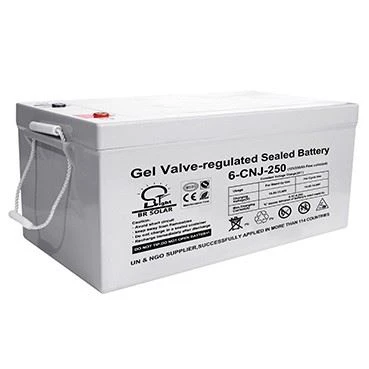

Bateria de gel	Capacidade: 250AH/12V	Qty
	Bateria de gel sem manutenção selada, com bateria de gel,	16pcs
	Vida por vida: 8 a 10 anos
	Tamanho: 522268220mm
	Connect Way: 16pcs em série
	Versão total de energia: 33,6kWh
Rack de painel	Telhado de inclinação ou telhado plano	Qty
	Q235b Aço, galvanizado quente	1set
Cabos	Cabos e acessórios	Qty
	4mm²*200m CABO (caixa de painel-combinadores)	1set
	Cabos BVR de 16 mm²*20m (controlador para bateria)
	10mm²*Cabos 20MBVR (caixa de combinador PV para controlador)
	Cabos de conexão de bateria 15pcs
Breaker	2P63A	1pc

1. Especificações técnicas --- 260W Painel solar (Poly)

Nome do produto:	260watts Painel solar
Número do modelo:	BR-P260W
Padrão:	TUV, IEC, CE & EN, ROHS, ISO9001, SONCAP, SASO, PVOC
Local de origem:	China
Especificação de células solares:	Células solares de silício cristalino poli
Especificações:	Módulo PV com potência máxima de 260W
Máx. tensão do sistema:	1000V DC
Tolerância ao poder:	0%-3%
Superfície máx. Capacidade de carga:	70m/s (200kg/sq.m)
Dimensões:	*1640mm 992mm* 35mm**
Peso:	18,6 kg
CBM:	0.065
Características elétricas:		Foto
Tensão de circuito aberto (v):	42.6V
Corrente de curto -circuito (a):	7.93A
Máx. tensão de potência (v):	35.8V
Máx. Corrente de energia (a):	7.26A
Eficiência celular (%):	Maior ou igual a 19%
Eficiência do módulo (%):	Maior ou igual a 17%
FF (%):	70-72%
Condições (DST):
Irradiância:	1000W/M2
Temperatura:	25 graus
Classificação máxima absoluta:
Temperatura operacional:	-40 grau para +85 grau
Caixa de junção	TUV Certified, MC4 Connector, à prova de água.
Vidro	Vidro de alta transmissão e baixa temperatura de ferro.
Garantia	Poder total por 10 anos, 90% de potência em 12 anos, 80% em 25 anos. (Vida por vida: 20-25 anos) É permitida alta confiabilidade com tolerância a 3% de potência.

2. Caixa de combinador PV

3. 10 KW Inverter

1. Double Bru Intelligent Control Technology, excelente desempenho

2. Prioridade solar, modo de prioridade de energia da grade pode ser definido, aplicativo flexível

3.Mortado Driver de módulo IGBT, a resistência ao impacto da carga indutiva é mais forte

4. Charge Current/Battery Type pode ser definido, conveniente e prático

5. Inteligente Controle de fãs, seguro e confiável

6. Saída CA da onda senoidal de pura e se adapte a todos os tipos de cargas;

7. LCD Parâmetro do equipamento de exibição em tempo real, o status de operação é claro rapidamente

8. Sobrecarga de saída, proteção de curto -circuito, bateria sobre tensão/proteção de baixa tensão, proteção sobre temperatura (85 graus), proteção de tensão de carga CA, proteção de tensão,

9. Exportar embalagem de estojos de madeira, verifique se a segurança do transporte
